PhotonicSENS: hochpräzise 3D-Kameratechnologie
für Industrie, Robotik & Medizintechnik

PhotonicSENS 3D Vision Systeme

Moderne Industrieprozesse erfordern leistungsfähige 3D-Bildverarbeitungssysteme, die präzise Messergebnisse, hohe Prozessstabilität und kurze Taktzeiten ermöglichen.

apiCAM Kameraplattform

Die apiCAM-Serie von photonicSENS bietet modulare 3D-Vision-Kameras für unterschiedliche Integrationsanforderungen – von Embedded-Systemen bis zu industriellen Inline-Prüfanwendungen.

Alle Systeme erfassen gleichzeitig hochauflösende 2D-Bilddaten und präzise Tiefeninformationen in nur einer Aufnahme (Single-Shot-Verfahren). Dadurch entfallen Scanbewegungen oder Mehrkamerasysteme, was schnelle, stabile und reproduzierbare 3D-Messprozesse in industriellen Anwendungen ermöglicht.

Die modulare Plattform erlaubt eine optimale Anpassung an unterschiedliche Anforderungen – von kompakter Geräteintegration bis hin zu hochpräzisen Mess- und Qualitätsprüfprozessen in automatisierten Produktionsanlagen.

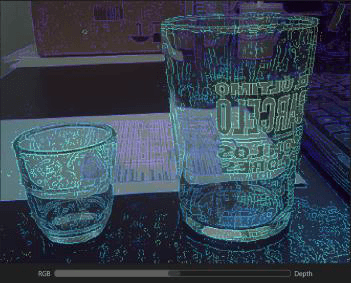

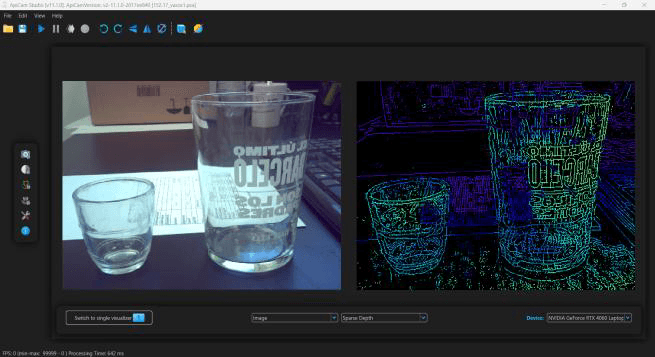

Gleichzeitige Darstellung von 2D-Bild, Tiefenkarte und 3D-Punktwolke aus einer einzigen Aufnahme.

2D RGB Image | Depth Map | 3D Point Cloud (Single-Shot Aufnahme)

Depth Map (Tiefeninformation)

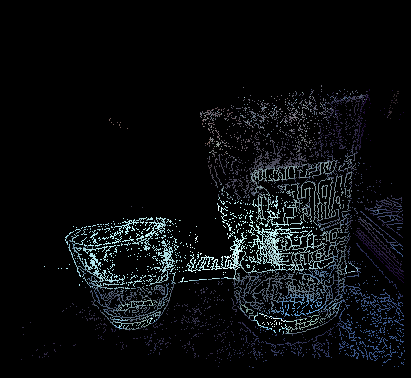

3D Point Cloud

---

apiCAM CUBE – maximale Flexibilität

Die apiCAM CUBE ist eine industrielle 3D-Kamera für flexible Machine-Vision- und Automatisierungsanwendungen, bei denen die Bildverarbeitung auf einem externen Industrie-PC erfolgt. Sie eignet sich besonders für Anwendungen, bei denen hohe Rechenleistung, flexible Systemkonfiguration und eine schnelle Integration in bestehende Anlagen im Vordergrund stehen.

Nutzen & Vorteile

• Gleichzeitige Aufnahme von 2D-Bild und 3D-Tiefendaten
• Hohe Messgenauigkeit bei kurzen und mittleren Arbeitsabständen
• Flexible Objektivwahl (M12 / Mini Lens)
• Einfache Integration über USB oder Ethernet
• Ideal für GPU-basierte Bildverarbeitung und KI-Anwendungen
• Schnelle Integration in bestehende Vision-Systeme

Wichtige Daten

• Sensorauflösung: 1.4 MP / 2.1 MP
• Sichtfeld (FOV): 10.7° – 85°
• Optimaler Arbeitsbereich: 75 mm – 500 mm
• Maximal erreichbarer Arbeitsbereich: 1000mm (applikationsabhängig)
• Präzision: bis zu 70 µm
• Schnittstellen: USB 3.0 / Ethernet
• I/O: 1 Trigger, 2 GPIO

Typische Einsatzbereiche

• Bin Picking & Robot Guidance
• Inline Qualitätsprüfung
• 3D Positionsbestimmung
• Automatisierte Messstationen

Branchen

• Maschinenbau
• Automotive
• Elektronikfertigung
• Automation & Robotik

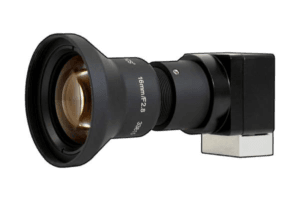

apiCAM PRO – maximale Präzision & Serienbetrieb

Die apiCAM PRO ist eine hochpräzise industrielle 3D-Kameralösung für anspruchsvolle Mess- und Prüfaufgaben in automatisierten Produktionsumgebungen. Sie eignet sich insbesondere für Anwendungen, bei denen höchste Messgenauigkeit, stabile Prozesse und eine zuverlässige Integration in Serienanlagen entscheidend sind.

Für den Einsatz in Serienproduktionen kann die apiCAM PRO zudem als SMART-System mit integrierter Verarbeitung ausgeführt werden. Dadurch entfällt ein externer Industrie-PC, wodurch sich Systemkomplexität, Integrationsaufwand und Wartungsbedarf deutlich reduzieren.

Nutzen & Vorteile

• Gleichzeitige Aufnahme von 2D-Bild und 3D-Tiefendaten
• Sehr hohe Messgenauigkeit bis in den µm-Bereich
• Flexible Optikauswahl über C-Mount für unterschiedliche Sichtfelder
• Grosse Arbeitsabstände für Inline-Messaufgaben
• Stabile Messergebnisse auch auf reflektierenden Oberflächen
• Geeignet für dauerhaften 24/7 Industrieeinsatz
• Reduzierter Integrationsaufwand durch industrielle Schnittstellen

Wichtige Daten

• Sensorauflösung: 1.4 MP / 2.1 MP
• Sichtfeld (FOV): 2.9° – 51°
• Objektivanschluss: C-Mount
• Optimaler Arbeitsbereich: ca. 50 mm – 1800 mm (optikabhängig)
• Präzision: bis zu 6 µm
• Kommunikation: Ethernet (PoE möglich je nach Systemausführung)
• I/O: industrielle Trigger- und GPIO-Schnittstellen

Typische Einsatzbereiche

• Inline Qualitätsprüfung
• Spalt- und Massprüfung (Flush & Gap)
• Präzisionsmesstechnik
• Oberflächen- und Geometrieinspektion
• Automatisierte Mess- und Prüfstationen

Branchen

• Präzisionsfertigung
• Automotive
• Elektronikfertigung
• Metallverarbeitung
• Industrielle Messtechnik

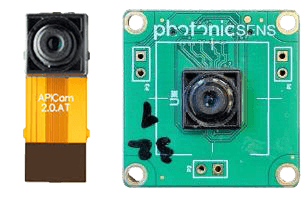

apiCAM FLEX & Board– maximale Integration

Die apiCAM FLEX ist eine kompakte Embedded-3D-Kamera für Anwendungen, bei denen eine direkte Integration in Geräte oder kundenspezifische Systeme im Vordergrund steht. Sie eignet sich besonders für Einsatzbereiche mit begrenztem Bauraum, kurzen Arbeitsabständen und hohen Anforderungen an Energieeffizienz und Systemintegration.

Nutzen & Vorteile

• Gleichzeitige Aufnahme von 2D-Bild und 3D-Tiefendaten
• Sehr kompakte Bauform für Embedded- und OEM-Systeme
• Direkte Integration auf Mainboards und Embedded-Plattformen
• Geringer Energieverbrauch
• Hohe Messgenauigkeit im Nahbereich
• Ideal für mobile oder kundenspezifische Geräteentwicklungen
• Reduzierter Hardwareaufwand durch Board-Level Integration

Wichtige Daten

• Sensorauflösung: 1.4 MP
• Optimaler Arbeitsbereich: bis ca. 250 mm (anwendungsabhängig)
• Kompakte Board-Level Bauform
• Schnittstelle: MIPI
• Optimiert für Embedded Processing und OEM-Integration

Typische Einsatzbereiche

• Embedded Vision Systeme
• Handheld-Messgeräte
• Medizinische Analysegeräte
• Kompakte Prüf- und Inspektionssysteme
• OEM-Produktintegration

Branchen

• Forschung & Entwicklung
• Sondermaschinenbau
• Elektronikfertigung
• Healthcare / MedTech
• Consumer Devices

Verfügbare Performance-Serien

Die apiCAM Plattform ist in verschiedenen applikationsoptimierten Serien erhältlich:

• VIVID / VIVID+ – hohe Farbqualität und vielseitige Anwendungen

• FOCUS – optimiert für maximale Tiefengenauigkeit

• CHAMP – hohe Geschwindigkeit und Bildraten

• PRIME – präzise Standardlösung mit optimiertem Sichtfeld

• TITAN – große industrielle Messbereiche

• QUANTUM – höchste Präzision und Stabilität
