Effiziente Positionier-, Montage- und Handhabungstechnik ist in vielen produzierenden Unternehmen Schlüsselkomponenten, um dem wachsenden Kostendruck zu begegnen. Beim Ersatz von pneumatischen Positioniersystemen durch elektromechanische können bis zu 90 % des Energieverbrauchs eingespart werden. Hierbei kommen verschiedene elektrische Zylinder zum Einsatz. Sie führen Linear-, Rotations- oder auch Greifbewegungen aus.
Schneller und einfacher Wechsel zur druckluftlosen Automatisierung
Nie war es so günstig auf Pneumatik zu verzichten
Die kompakte EleCylinder-Baureihe eignet sich ideal für Bewegungs- und Positionieraufgaben mit zwei oder drei Positionen. Mit integrierter Steuerung, Motor und absolutem Encoder gelingt der Einstieg in die elektrische Automatisierung schnell, sauber und energieeffizient – ganz ohne Druckluft.
Ihre Vorteile auf einen Blick:
Direkter Ersatz für Pneumatikzylinder – perfekt für Handling, Positionieren, Stoppen, Fördern
Integrierte Steuerung + absoluter Encoder – kein Referenzieren, keine Batterie nötig
Sanfte Beschleunigungs- und Abbremsrampen – schonend für Werkstücke und Mechanik
Konstante Hubgeschwindigkeit – flüssig und zuverlässig
Flexible Ansteuerung via I/O oder optionaler 3‑Positionssteuerung
Touch-Pendant TB‑03 – einfache Einrichtung auch per Bluetooth
Energieeinsparung bis 90 % im Vergleich zu Pneumatik – dank höchstem Wirkungsgrad
Keine Pneumatik-Infrastruktur nötig – keine Leitungen, Kompressoren, Leckverluste
Neu: EleCylinder mit „3-Position-Mode“ – mehr Flexibilität, kürzere Taktzeiten
Mit der neuen 3‑Position‑Funktion kann der EleCylinder nun nicht nur zwischen zwei, sondern zwischen drei frei definierbaren Positionen verfahren: Startpunkt, Zwischenposition und Endpunkt.
Das ermöglicht neue Automatisierungskonzepte und spart wertvolle Zykluszeit. Besonders in Anwendungen mit Zwischenentnahmen, Sortierstationen oder Förderbandübergaben ist das ein echter Vorteil.
Ihre Vorteile im Einsatz:
Zwischenhalt für präzise Übergabe-, Greif- oder Montagevorgänge
Höhenversatz kompensieren, z. B. beim Umsetzen zwischen zwei Bändern mit unterschiedlichen Ebenen
Abläufe beschleunigen, da weniger Zeit durch unnötige Fahrwege verloren geht
Flexiblere Bewegungsprofile ohne zusätzliche Antriebsachsen oder Pneumatiklösungen
Anwendungsbeispiel: Einsetzen von Deckeln
Mit dem dritten Punkt kann ein Deckel vom Förderband genommen und in wenigen Schritten ins Fläschchen eingesetzt werden – perfekt für Transfers zwischen Förderbändern unterschiedlicher Höhe
Die Mini‑Hubzylinder von IAI sind eine kompakte, elektromechanische Alternative zu Pneumatikzylindern – ideal für Anwendungen in der Montageautomation, Laborautomatisierung, Inspektionstechnik und Pharmaindustrie. Sie vereinen präzise Steuerung mit platzsparendem Design und hoher Effizienz.
Datenblätter – EC Mini-Hubzylinder
Die EleCylinder Schlittenachsen der EC-Serie sind kompakte, integrierte Aktuatoren mit Controller, Motor, Encoder und Linearführung – ideal für präzises Positionieren, Fördern und Transferieren in engen Anwendungen wie Montage, Inspektion, Reinraum und Palettentransport.
Datenblätter – EC Mini-Schlittenachsen
Die Mini-Kompaktschlitten der EC-Serie (z. B. EC-T3, EC-TC3, EC-TC4, EC-TC5, EC-TW3) vereinen kompakte Bauform mit integrierter Steuerung und bieten eine wartungsarme Alternative zur Pneumatik. Ideal für präzise Hub- und Positionieraufgaben bei beengten Platzverhältnissen.
Integrierter Motor, Controller & absoluter Encoder
Sehr flache Bauform für den Einsatz in kompakten Maschinenlayouts
Ideal für Montage-, Prüf- und Handhabungsaufgaben
Datenblätter – EC Mini-Kompaktschlitten
Die EC Mini-Stopperzylinder von IAI sind speziell für das zuverlässige Stoppen, Positionieren und Trennen von Werkstückträgern in Transfer- und Fördersystemen konzipiert – eine wartungsfreie Alternative zur Pneumatik.
Elektrischer Direktantriebmit integriertem Controller
Kompakte Bauform für enge Einbauverhältnisse
Energieeffizient & wartungsarm, da keine Druckluft benötigt wird
Datenblätter – EC Mini-Stopperzylinder
Einsatz wie Pneumatikzylinder – Vorteile, die nur elektrische Achsen haben
Kleinst-Baugrössen durch neu entwickelten Motor
Mit einem neu entwickelten Motor erreichen die RoboCylinder eine Minimierung von Gesamtlänge, -breite und -höhe und damit eine Kleinst-Baugrösse, die mit der von Pneumatikzylindern vergleichbar ist. Systeme, bei denen man bisher wegen der Grössenbegrenzung nur auf Pneumatikzylinder zurückgreifen konnte, profitieren von IAI’s Mechatronik-Lösung.
RCA2 Mini RoboCylinder Extract

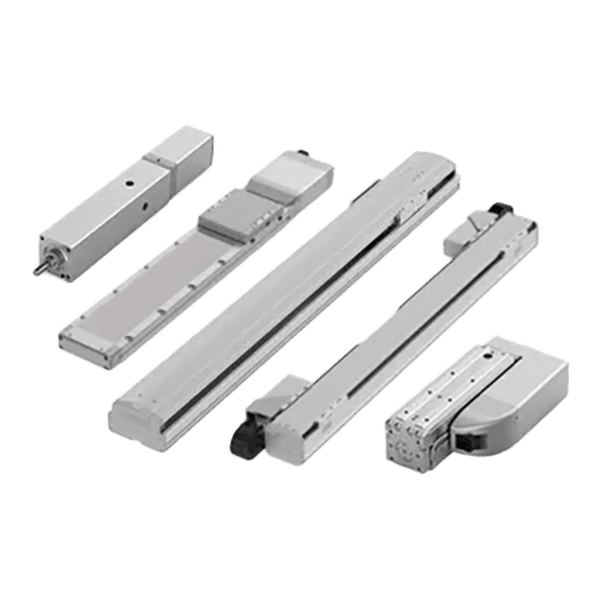

Präzise elektrische Linearachsen & Linearachs-Systeme
Linearaktuatoren für alle Automatisierungs-Anforderungen
IAI Industrieroboter bietet ein umfassendes Portfolio von elektrischen Linearaktuatoren für nahezu alle Kundenanforderungen mit Schritt- und Servomotoren. Häufig bereits standardmässig mit eingebautem batterielosen Absolut-Enkoder.
Den weitaus grössten Anteil am Produktportfolio hat die kompakte und qualitativ hochwertige Produktlinie RoboCylinder. Hier liegt der Schwerpunkt auf Miniaturisierung und Handhabung geringer Zuladungen.
Für besonders hohe Geschwindigkeiten und Transferleistungen gibt es die Produktlinie IntelligentActuators (Einachsroboter). Sie erfüllen hinsichtlich Zuladung, Geschwindigkeit und Hublänge deutlich höhere Anforderungen.
Präzise Servopressen mit variablen Hublängen
Programmierter Druck
Die wirtschaftliche Realisierung von automatisierten maschinellen Montage- und Fügearbeiten wird für immer mehr Unternehmen zu einem der entscheidenden Faktoren. Elektrisch angetriebene Spindelpressen sind dabei bezüglich ihrer Steuerungsmöglichkeiten und Präzision geradezu prädestiniert für derartige Aufgabenstellungen.
Um diese herausfordernde Aufgabe bestmöglich zu realisieren, sind Servopressen mit Schubkräften zwischen 200 N und 50 kN sowie Hublängen von 100 mm bis 520 mm verfügbar. Beachtenswert ist zudem die unbegrenzte Schubzeit bei einigen Modellen. Das Angebot umfasst die Achse und den Controller mit vorkonfigurierten Pressprogrammen, die beliebig modifiziert und kombiniert werden können.
Typische Anwendungen von Servopressen:
Elektrische Pressvorrichtung
Überprüfung von Verpackungen
Testen von Steckverbindungen
Scheiben einpressen

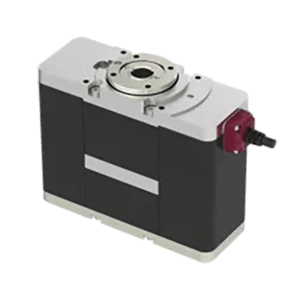

Vertikal-Typ mit stark reduzierter Stellfläche.
Drehzentrum der Rotationsachse: mittig
Leiterplatten-
Wendevorrichtung
Integrierte Steuerung
24 V Schrittmotor
Hohlwelle: ø12 mm
Rotation: max. 330°
Achsbreite: 50mm
Bremse
Non-excitation actuating solenoid brake
Bremshalte-Drehmoment (N·m): 0.5

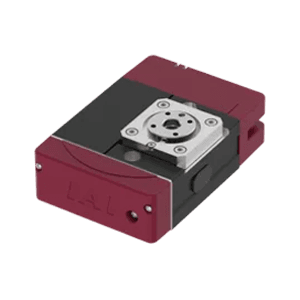

Mit kleinem Schwenkantrieb
Leiterplatten-
Wendevorrichtung
Integrierte Steuerung
24 V Schrittmotor
Rotation: max. 330°
Achsbreite: 90mm
Bremse
Non-excitation actuating solenoid brake
Bremshalte-Drehmoment (N·m): 0.9

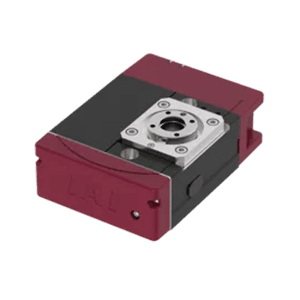

Mit Schwenkantrieb
Leiterplatten-
Wendevorrichtung
Integrierte Steuerung
24 V Schrittmotor
Rotation: max. 330°
Achsbreite: 120mm
Bremse
Non-excitation actuating solenoid brake
Bremshalte-Drehmoment (N·m): 5.3

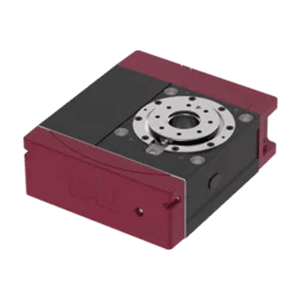

Mit grossem Schwenkantrieb
Leiterplatten-
Wendevorrichtung
Integrierte Steuerung
24 V Schrittmotor
Rotation: max. 330°
Achsbreite: 185mm
Bremse
Non-excitation actuating solenoid brake
Bremshalte-Drehmoment (N·m): 16

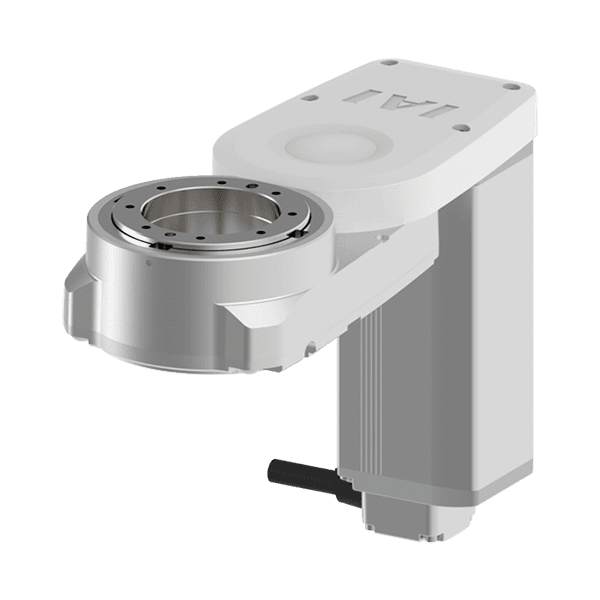

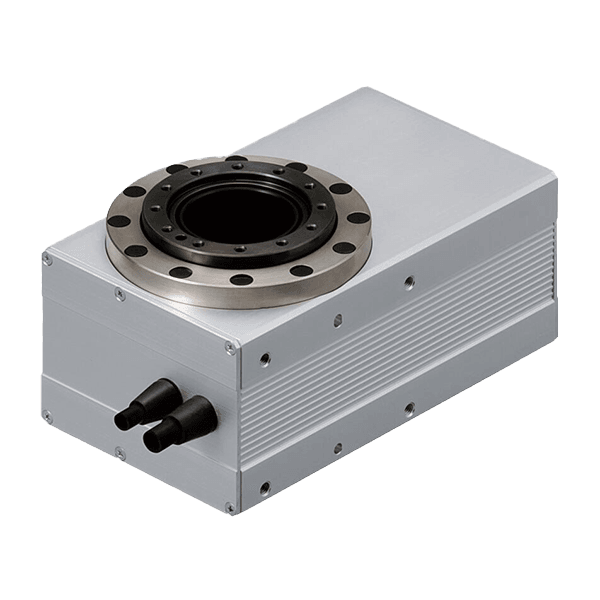

Es stehen verschiedene Typen von Drehachsen aus der RCP6 mit 24 V Schrittmotor und der RCS2 Serie mit 230 V Servomotor zur Auswahl. Darunter horizontale wie vertikale Bauformen sowohl als auch Hohlwellen-Drehachsen und Rotationsgreifer. Die Drehachse des Horizontal-Typs haben eine Hohlstruktur (Hohlwellenflansch), sodass Anschlusskabel von Geräten, die auf der Drehachse montiert sind, dort hindurchgeführt werden können.
Videos Anwendungsbeispiele:
Zuläss. Trägheitsmoment: max. 0,017kg·m2
Motorleistung (W): 12
Abtriebsdrehmoment: 0.55Nm
Multi-Rotation 360°
Achsbreite: 85mm
Zuläss. Trägheitsmoment: max. 0,054kg·m2
Motorleistung (W): 60
Abtriebsdrehmoment: 2.8Nm
Multi-Rotation 360°
Achsbreite: 99mm
Rotieren und Greifen in einer Einheit
RCP6-RTCKSR
Zuläss. Trägheitsmoment: max. 0,00023kg·m2
Max. Drehmoment: 0.29Nm
Rotation: max. 360°
Achsbreite: 40mm

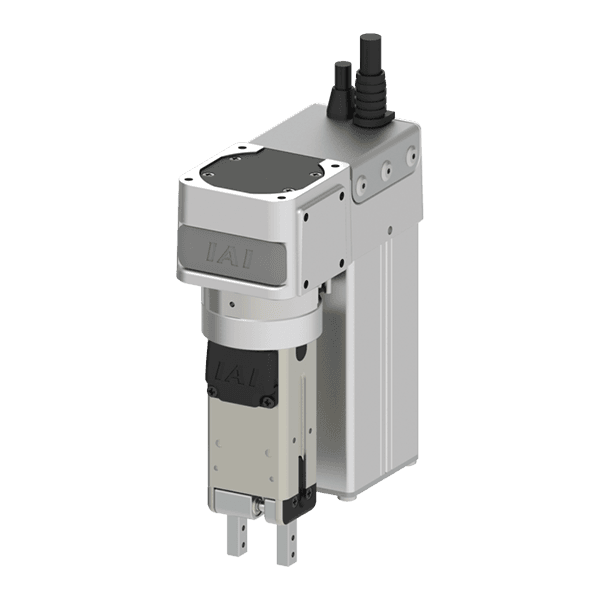

Datenblatt RCP6-RTCKSR – Abgewinkelter Motor
RCP6-RTCKMR
Zuläss. Trägheitsmoment: max. 0,00036kg·m2
Max. Drehmoment: 0.36Nm
Rotation: max. 360°
Achsbreite: 50mm
RCP6-RTCKSP
Zuläss. Trägheitsmoment: max. 0,00023kg·m2
Max. Drehmoment: 0.29Nm
Rotation: max. 360°
Achsbreite: 40mm

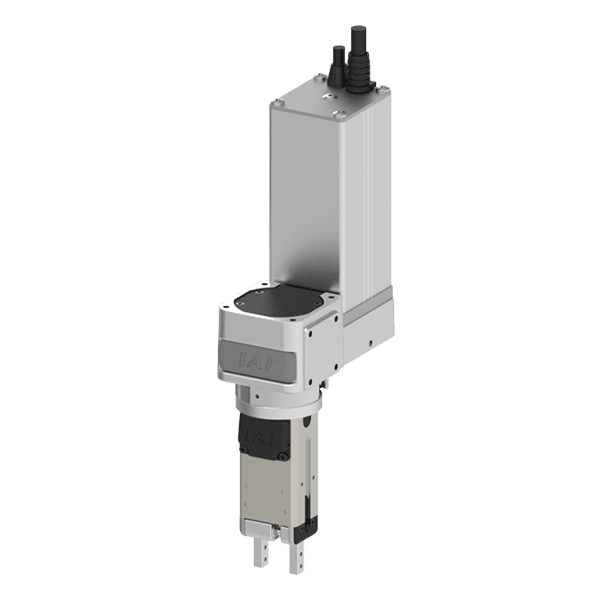

Datenblatt RCP6-RTCKSP – Parallelmotor
RCP6-RTCKMP
Zuläss. Trägheitsmoment: max. 0,00036kg·m2
Max. Drehmoment: 0.36Nm
Rotation: max. 360°
Achsbreite: 50mm
Zuläss. Trägheitsmoment: max. 0,08kg·m2
Drehmoment: 5.2Nm
Rotation: 360° (±180°)
Achsbreite: 90mm
Elektrische Achsen, Greifer und Direktantriebe für den Reinraum
Reinraum-Aktuatoren
Die reinraumtauglichen Produktserien von IAI bestehen aus Aktoren und Robotern. Sie können zum Transport, zum Positionieren u.v.m. in Fertigungsprozessen im Bereich der Halbleiterindustrie, in der Photovoltaikfertigung, in der FPD-Industrie und in der Medizintechnik eingesetzt werden, in denen Staub- oder Schmutzpartikel vermieden werden sollen.
Abgedichtete Konstruktion mittels des Staubschutzband aus Edelstahl
Durch ein Staubschutzband aus Edelstahl ist eine abgedichtete Konstruktion ohne Öffnungen gesichert und durch das Ansaugen der Luft innerhalb des Gehäuses wird die ISO-Reinraumkonformität erreicht. Ferner ermöglicht die abgedichtete Konstruktion einen Einsatz beispielsweise in vertikaler und horizontaler Richtung (in Seitenlage), d.h. in den bisher nur eingeschränkt möglichen Montageformen.
Videos Anwendungsbeispiele:
Zusätzliche Informationen und detaillierte Broschüren finden Sie auf der IAI-Homepage
Staub- und Feuchtraumgeschützte Achsen, Greifer und Torquemotoren
Grosse Auswahl an Linearkomplettachsen in Staub- und Feuchtraum-Ausführung
Einfach einsetzbar ohne Verkapselung
Während pneumatische Antriebe erst nach einer aufwändigen Verkapselung sicher genug für die Verarbeitung von Lebensmitteln sind, lassen sich die elektrischen, Wasser- und Staubgeschützten Aktuatoren von IAI ohne weiteren Baumassnahmen einsetzen. Die Gefahr einer Leckage ist hier nicht gegeben. Ein Grund für den unkomplizierten Einbau ohne erforderliche Zusatz-Aggregate sind ihre Flexibilität und der geringe Platzbedarf, was den Kosten- und Zeitaufwand für die Inbetriebnahme reduziert.
zusätzliche Informationen und detailliertere Broschüren finden Sie auf der IAI-Homepage
Flüssigkeitsabfüllung in kleine Glasflaschen
